優勢特點：CPC直線滑軌LRR35FXL屬于滾子導軌，組合高度為44mm，滑塊安裝孔為100*82mm。直線運動導軌的幾何精度一般包括：垂直平面和水平平面內的直線度；兩條導軌面間的平行度。

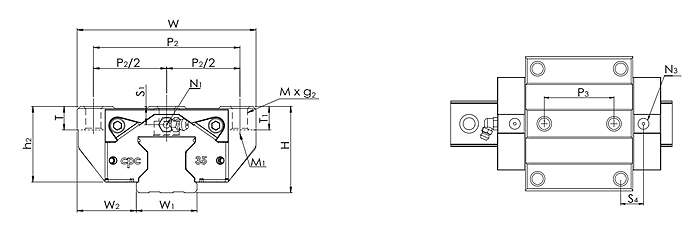

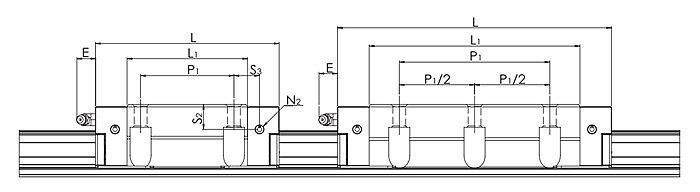

| 型號 | 組裝尺寸 | 導軌尺寸 | 滑塊尺寸 | |||||||||||||||||||||||||||||||||||||||||||
| H | W2 | W1 | H1 | P | D×d×g1 | W | L | L1 | h2 | P1 | P1/2 | P2 | P2/2 | P3 | M×g2 | M1 | T | T1 | ||||||||||||||||||||||||||||
| LRR35FXL | 44 | 33 | 34 | 31 | 40 | 14×9×17 | 100 | 177.5 | 139.5 | 38 | 100 | 50 | 82 | 41 | 100 | M10×9 | M8 | 9 | 9 | |||||||||||||||||||||||||||
| 型號 | 滑塊尺寸 | 額定負荷(KN) | 靜扭矩(Nm) | 重量 | ||||||||||||
| N1 | N2 | N3 | E | S1 | S2 | S3 | S4 | Clso100km | Co | Mro | Mpo | Myo | 滑塊 | 導軌(g/m) | ||
| LRR35FXL | M6×12 | M6×8 | P5 | 12 | 6 | 12.4 | 27.7 | 27.7 | 82 | 245 | 4439 | 5111 | 5111 | 2800 | 5740 | |
臺灣CPC直線導軌LRR35FXL的功能
盡管直線導軌系統的形式是多種多樣的，但工作性質都是相同的，機床工作部件在指定導軌系統上移動，尤如火車沿著鐵軌在指定的方向上行駛。主要體現如下三種基本功能：
（1）為承載體的運動導向；
（2）為承載體提供光滑的運動表面；
（3）把機床的切削所產生的力傳到地基或床身上，減少產生的沖擊對被動加工零件的影響。沿導軌系統的運動，大多數為直線運動，也有少數為弧線運動。直線導軌的很多技術可以直接應用弧形導軌。
CPC直線滑軌LRR35FXL屬于滾子導軌，組合高度為44mm，滑塊安裝孔為100*82mm。直線運動導軌的幾何精度一般包括：垂直平面和水平平面內的直線度；兩條導軌面間的平行度。
CPC直線滑軌LRR35FXL屬于滾子導軌，組合高度為44mm，滑塊安裝孔為100*82mm。直線運動導軌的幾何精度一般包括：垂直平面和水平平面內的直線度；兩條導軌面間的平行度。
