優勢特點：CPC線軌HRC15FN屬于重載系列直線導軌，組合高度為24mm，滑塊安裝孔為30*38mm。直線運動導軌可以分為滑動摩擦導軌、滾動摩擦導軌、彈性摩擦導軌、流體摩擦導軌等種類。

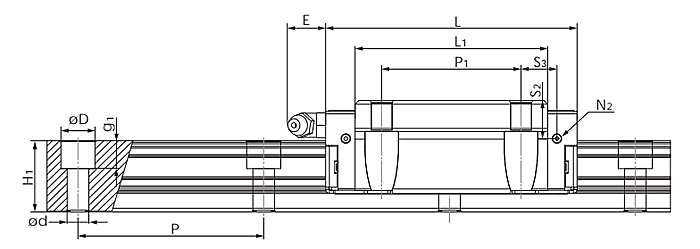

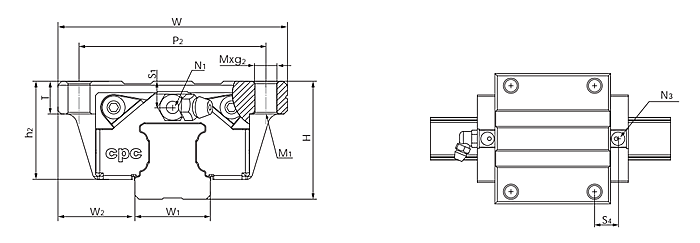

| 型號 | 組裝尺寸 | 導軌尺寸(mm) | 滑塊尺寸(mm) | |||||||||||||
| H | W2 | W1 | H1 | P | D×d×g1 | W | L | L1 | h2 | P1 | P2 | M×g2 | M1 | T | N1 | |
| HRC15FN | 24 | 16 | 15 | 15 | 60 | 7.5×4.5×5.3 | 47 | 55.5 | 40.3 | 20.7 | 30 | 38 | M5×7 | M4 | 7 | M3×6.5 |
| 型號 | 滑塊尺寸(mm) | 額定負荷(KN) | 靜扭矩(Nm) | 重量 | ||||||||||
| N2 | N3 | E | S1 | S2 | S3 | S4 | C | Co | Mro | Mpo | Myo | 滑塊(g) | 導軌(g/m) | |
| HRC15FN | M3×6 | P3 | 3.5 | 4.5 | 7.5 | 7.8 | 8.9 | 9.9 | 17.5 | 140 | 105 | 105 | 190 | 1290 |
臺灣CPC直線導軌滑塊HRC15FN的作用和設計要求
當運動件沿著承導件作直線運動時，承導件上的導軌起支承和導向的作用，即支承運動件和保證運動件在外力（載荷及運動件本身的重量）的作用下，沿給定的方向進行直線運動。對導軌的要求如下：
1、CPC直線導軌滑塊HRC15FN一定的導向精度。導向精度是指運動件沿導軌移動的直線性，以及它與有關基面間的相互位置的準確性。
2、CPC直線導軌滑塊HRC15FN運動輕便平穩。工作時，應輕便省力，速度均勻，低速時應無爬行現象。
3、CPC直線導軌滑塊HRC15FN良好的耐磨性。導軌的耐磨性是指導軌長期使用后，能保持一定的使用精度。導軌在使用過程中要磨損，但應使磨損量小，且磨損后能自動補償或便于調整。
4、CPC直線導軌滑塊HRC15FN足夠的剛度。運動件所受的外力，是由導軌面承受的，故導軌應有足夠的接觸剛度。為此，常用加大導軌面寬度，以降低導軌面比壓；設置輔助導軌，以承受外載。
5、CPC直線導軌滑塊HRC15FN溫度變化影響小。應保證導軌在工作溫度變化的條件下，仍能正常工作。
6、CPC直線導軌滑塊HRC15FN結構工藝性好。在保證導軌其它要求的前提下，應使導軌結構簡單，便于加工、測量、裝配和調整，降低成本。
不同設備的導軌，必須作具體分析，對其提出相應的設計要求。必須指出，上述六點要求是相互影響的。
