優勢特點：CPC直線導軌HRC25FL屬于重載系列直線導軌，組合高度為36mm，滑塊安裝孔為45*57mm。標準配備之端面密封片設計，可有效構成密閉防塵，提高產品壽命，并減低潤滑液損耗，確保長時間潤滑效果。特殊設計之密封唇，能兼顧低摩擦力，不影響運行順暢度。

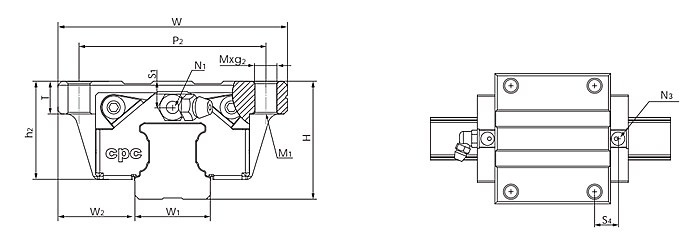

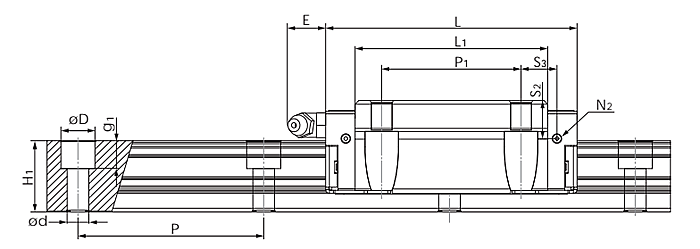

| 型號 | 組裝尺寸 | 導軌尺寸(mm) | 滑塊尺寸(mm) | |||||||||||||
| H | W2 | W1 | H1 | P | D×d×g1 | W | L | L1 | h2 | P1 | P2 | M×g2 | M1 | T | N1 | |
| HRC25FN | 36 | 23.5 | 23 | 23 | 60 | 11×7×9 | 70 | 105 | 86 | 30 | 45 | 57 | M8×12 | M6 | 12 | M6×7.5 |
| 型號 | 滑塊尺寸(mm) | 額定負荷(KN) | 靜扭矩(Nm) | 重量 | ||||||||||
| N2 | N3 | E | S1 | S2 | S3 | S4 | C | Co | Mro | Mpo | Myo | 滑塊(g) | 導軌(g/m) | |
| HRC25FN | M3×6.5 | P4 | 12 | 8 | 12.3 | 23.5 | 24.5 | 30.7 | 57.5 | 735 | 710 | 710 | 870 | 3020 |
臺灣CPC線性滑軌HRC25FL潤滑方式及注意事項
滑座與滑軌於第一次使用前必須先添加潤滑油加以保護，並避免接觸任何液態或固態污染物。
在加注潤滑油時，滑座必須以一邊前後來回運動，一邊加油方式進行。
一般微型線性滑軌潤滑方式可用手或自動潤滑方式直接對滑道做潤滑工作。
CPC線性滑軌HRC25FL滑座於兩端尚有密閉式潤滑注油孔設計，可經由鋼珠循環時將潤滑油帶到軌道面。
CPC線性滑軌HRC25FL表面必須經常保持目視時有油膜附著。
再潤滑工作必須於潤滑油因腐蝕現象而導致變色前完成。
用戶若有使用於無塵室之設計應用及耐酸鹼要求時，須事先提出。
當CPC線性滑軌HRC25FL安裝方式不同於一般水平固定方定時，使用油潤滑時必須仔細考量使用條件。
如果行程小於滑座鋼體的2倍或大於滑座鋼體的15倍，則必須縮短其潤滑間隔。
