優勢特點：CPC滑塊HRC25FN屬于重載系列直線導軌，組合高度為36mm，滑塊安裝孔為45*57mm。良好的潤滑有利于降低運行摩擦阻力，減小磨損，防止腐蝕，易于散熱，因此對MR微型不銹鋼滾動直線導軌系列要保持適當的潤滑。

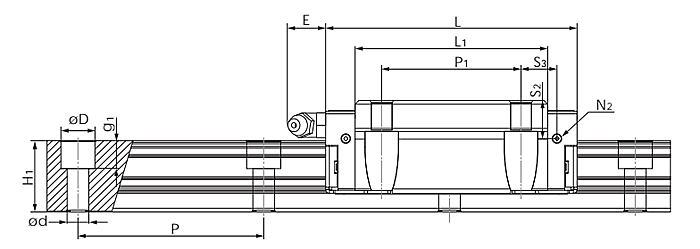

| 型號 | 組裝尺寸 | 導軌尺寸(mm) | 滑塊尺寸(mm) | |||||||||||||
| H | W2 | W1 | H1 | P | D×d×g1 | W | L | L1 | h2 | P1 | P2 | M×g2 | M1 | T | N1 | |
| HRC25FN | 36 | 23.5 | 23 | 23 | 60 | 11×7×9 | 70 | 81.2 | 62.2 | 30 | 45 | 57 | M8×12 | M6 | 12 | M6×7.5 |
| 型號 | 滑塊尺寸(mm) | 額定負荷(KN) | 靜扭矩(Nm) | 重量 | ||||||||||
| N2 | N3 | E | S1 | S2 | S3 | S4 | C | Co | Mro | Mpo | Myo | 滑塊(g) | 導軌(g/m) | |
| HRC25FN | M3×6.5 | P4 | 12 | 8 | 12.3 | 11.6 | 12.6 | 24.8 | 42.5 | 540 | 385 | 385 | 626 | 3020 |
臺灣CPC滑塊HRC25FN中的滑塊和固定原件的作用
大家都知道，CPC滑塊HRC25FN主要的作用就是支撐和引導，而且其表面還會承載運動的部件，也就是我們常說的承載物，承載物在方向的運動上是有所控制的，并且在運動的重復性上非常大，反反復復不斷的進行運動，但是在整個運動過程中，承載物還會對導軌造成較大的摩擦，但是利用滾珠的設計之后，相互之間在摩擦上降低了很多。而且直線導軌基本都是和精度比較高的機械配套使用，下面就和小編一起了解下CPC滑塊HRC25FN中不同部件的作用吧！
一、滑塊：CPC滑塊HRC25FN最大的特點應該就是快速的運動，主要是呈現為直線的運動，這項功能的實現主要還是因為滑塊，而且滑塊在直線導軌上，屬于必不可少的部件之一，如果沒有滑塊的設計，那么其在運動的軌跡上應該是曲線的，這點對于機械的設備是非常不便利的，由于機械的設備都要求直線的運動，并能保證運動的主要精度。
二、固定的元件：其最大的作用是由CPC滑塊HRC25FN直接提供的，固定元件主要的材質也是粹硬鋼，而在將其安裝于平面上的時候，是需要經過反復多次的摩擦，而且摩擦在精度的要求上比較高，在直線導軌的表面上，還需要具備溝槽主要是提供元件的移動和滑動，因此其在橫截面的結構形狀上是非常復雜的；還有一方面是，對于溝槽在形狀上沒有任何的嚴格規定，而且數量也不是完全統一的，具體對溝槽和形狀的要求，主要也是根據安裝設備的要求來確定的。
