優勢特點：CPC滑塊HRC30FL屬于重載系列直線導軌，組合高度為42mm，滑塊安裝孔為52*72mm。導軌、直線軸作為設備的核心部件之一，它的功用是起導向和支承作用。

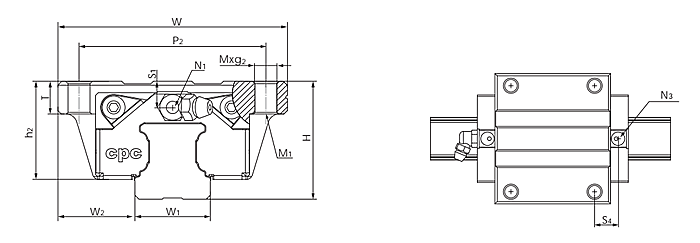

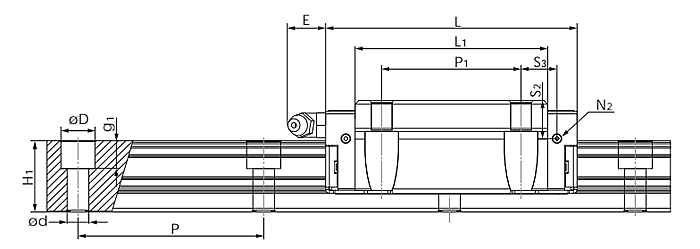

| 型號 | 組裝尺寸 | 導軌尺寸(mm) | 滑塊尺寸(mm) | |||||||||||||
| H | W2 | W1 | H1 | P | D×d×g1 | W | L | L1 | h2 | P1 | P2 | M×g2 | M1 | T | N1 | |
| HRC30FL | 42 | 31 | 28 | 27 | 80 | 14×9×12 | 90 | 118 | 94 | 35.2 | 52 | 72 | M10×15 | M8 | 16 | M6×8.5 |
| 型號 | 滑塊尺寸(mm) | 額定負荷(KN) | 靜扭矩(Nm) | 重量 | ||||||||||
| N2 | N3 | E | S1 | S2 | S3 | S4 | C | Co | Mro | Mpo | Myo | 滑塊(g) | 導軌(g/m) | |
| HRC30FL | M6×5 | P5 | 12 | 7.5 | 12 | 25.7 | 25.8 | 39.6 | 70.2 | 1105 | 950 | 950 | 1385 | 4380 |
臺灣CPC直線導軌HRC30FL的優點
<1>工作精度高：CPC直線導軌HRC30FL的運動由滾動來實現，不僅摩擦系數降至滑動導軌的1/50，動、靜摩擦阻力的差距亦變成很小，實現運動平穩，減少沖擊和振動，不易產生爬行現象，故能達到UM級進給和定位精度，有益于提高數控系數的響應速度和靈敏度。
<2>大幅度降低驅動率：由于CPC直線導軌HRC30FL運動時摩擦力非常小，只需較小的動力，便能使機臺運動，明顯大幅度機臺電力損耗量，且因摩擦產生的熱量很少，是適用于高速，頻繁啟動和換向的運動部件。
<3>潤滑結構簡單：CPC直線導軌HRC30FL在滑塊上裝有注油杯，可直接以注油注入油脂，亦可連接供油管以自動供油機潤滑，使其的磨耗降至更少，使機臺能長時間保持精主工。
<4>防塵、密封能力強：CPC直線導軌HRC30FL防塵性能良好，滑塊的兩端裝有密封端蓋，底部可選用密封底片，同時滑軌固定螺釘孔配有防塵螺孔蓋，防止灰塵的積累，從而保證產品的壽命和性能。
<5>安裝方便、互換容易：由于采用精密的加工技術，滑軌直線度高，滑軌中的安裝螺孔誤差少，安裝方便，CPC直線導軌具有互換性，可分別更換滑塊或滑塊甚至是直線導軌，即可使機臺重新達到高精度。
<6>承載能力大。剛度強：CPC直線導軌HRC30FL采用哥德式四點接觸設計，合理比值的圓弧溝槽，不僅接觸應力小，載荷能力及剛度相對V型平面球點接觸時亦大大提高。由于銅球受到對稱四點束制，可同時載受四周各方向的負荷，且幾乎無偏移現象發生，因此剛性更強能維持高精度。
