優勢特點：CPC線性滑軌HRC30ML屬于重載系列直線導軌，組合高度為45mm，滑塊安裝孔為60*40mm。隨著中國電力工業、數據通信業、城市軌道交通業、汽車業以及造船等行業規模的不斷擴大，對直線導軌的需求也將迅速增長，未來直線導軌行業還有巨大的發展?jié)摿Α?/p>

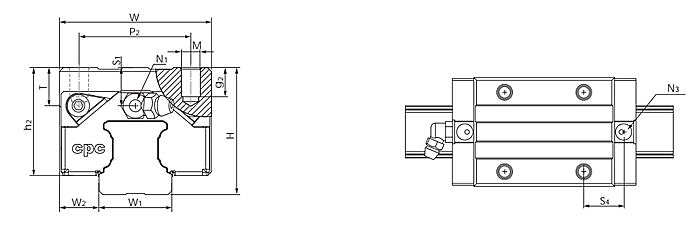

| 型號 | 組裝尺寸 | 導軌尺寸 | 滑塊尺寸 | |||||||||||||
| H | W2 | W1 | H1 | P | D×d×g1 | W | L | L1 | h2 | P1 | P2 | M×g2 | M1 | T | N1 | |
| HRC30ML | 45 | 16 | 28 | 27 | 80 | 14×9×12 | 60 | 118 | 94 | 38.4 | 60 | 40 | M8×12 | - | 12 | M6×8.5 |
| 型號 | 滑塊尺寸 | 額定負荷(KN) | 靜扭矩(Nm) | 重量 | ||||||||||
| N2 | N3 | E | S1 | S2 | S3 | S4 | C | Co | Mro | Mpo | Myo | 滑塊 | 導軌(g/m) | |
| HRC30ML | M6×5 | P5 | 12 | 10.5 | 15 | 21.7 | 21.8 | 39.6 | 70.2 | 1105 | 905 | 905 | 1150 | 4380 |
手把手教你安裝CPC導軌滑塊HRC30ML的方法
導軌滑塊就是我們平常稱的直線導軌，臺灣一般稱為線性導軌或者是線性滑軌。那么這么精密的零件怎么安裝呢？好安裝嗎？下面東莞創威達有限公司手把手教你安裝CPC導軌滑塊HRC30ML吧！
一、在安裝之前必須要將機械安裝面上的毛邊、雜質、污物以及表面的劃痕進行清除。
二、將滑軌輕輕地安置在床臺上，輕擰緊裝派配螺絲，使滑軌的基準面與安裝面可以輕輕地靠緊。CPC導軌滑塊HRC30ML兩面都是基準面，不需要特殊的參考記號。
三、按照順序把滑軌的定位螺絲擰緊，讓軌道跟橫向的安裝面緊密的相接在一起。
四、使用扳手將裝配的螺絲擰緊，擰的順序是從中間開始向端部順序的擰緊，這樣安裝會更加牢固。
五、用扭力扳手，按照規定的扭矩把滑軌的定位螺絲慢慢地?cái)Q緊。
其實安裝CPC導軌滑塊HRC30ML沒有想象中的那么麻煩，只不過在安裝中要小心、仔細，切記需要擰螺絲的地方一定要擰緊，這樣使用時才能更安全。
