優勢特點：CPC導軌HRC45ML屬于重載系列直線導軌，組合高度為70mm，滑塊安裝孔為80*60mm。直線導軌副的選用必須根據使用條件、負載能力和預期壽命選用。

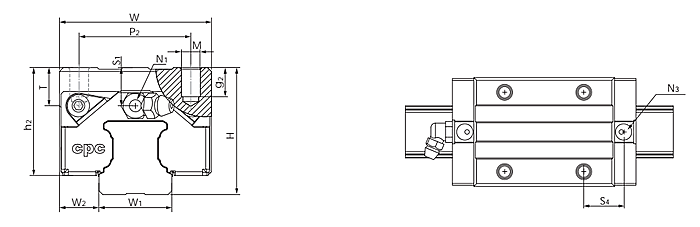

| 型號 | 組裝尺寸 | 導軌尺寸 | 滑塊尺寸 | |||||||||||||
| H | W2 | W1 | H1 | P | D×d×g1 | W | L | L1 | h2 | P1 | P2 | M×g2 | M1 | T | N1 | |
| HRC45ML | 70 | 20.5 | 45 | 39 | 105 | 20×14×17 | 86 | 171.5 | 138.5 | 60.7 | 80 | 60 | M10×20 | - | 14 | PT1/8×12.5 |
| 型號 | 滑塊尺寸 | 額定負荷(KN) | 靜扭矩(Nm) | 重量 | ||||||||||
| N2 | N3 | E | S1 | S2 | S3 | S4 | C | Co | Mro | Mpo | Myo | 滑塊 | 導軌(g/m) | |
| HRC45ML | M6×10.5 | P5 | 14 | 21.1 | 28.1 | 35 | 35 | 89.5 | 169.1 | 4430 | 3460 | 3460 | 4060 | 10530 |
臺灣CPC導軌滑塊HRC45ML兩者不同零部件的用途
隨著工業創新科技的發展，我國制造生產水平得到提升，在原有的基礎上面，對品質方面有了很大的提高，這對我們后續做貿易提供有利的幫助。將更好的自動化經濟效益，帶動市場的高速發展。從2016深圳機械展了解到，目前絕大部分的數控設備都離不開一個核心部件，那就是“直線導軌”，毫無疑問推動它們的運行、實現高精度系數必須要借助其才能夠?qū)崿F(xiàn)。那么真正意義上的作用是怎樣的呢？下面跟隨我們東莞創威達五金機電有限公司一起來探索吧！
第一者、滑塊：CPC導軌滑塊HRC45ML在使用過程中，最大的特點應該是其能夠進行較快速的運動，從而呈現出是直線型的，這點功能的實現完全需要依靠滑塊，所以滑塊對于直線導軌來說，屬于不可缺失的元?jiǎng)硬考唬僭O(shè)直線導軌中沒有滑塊的存在，那么其在運動上的軌跡將會出現曲線型勢，這種情況相對于機械設備的使用是及其不便的，因?yàn)榛旧纤械臋C(jī)械設備在運動中要求的都是直線形式的運動，如此一來才能夠更好的將其精度進行掌控。
第二者、固定式的元件：其最大的作用就是為了CPC導軌滑塊HRC45ML在運動上提供正確的方向，固定元件的主要材質一般為粹硬鋼，在將固定元件安裝于平面上之前，還需要對其進行反復式的摩擦處理，并且對于摩擦的精度要求是非常高的，在直線導軌的表面上，還需要留有溝槽為滑動的元部件依次來進行運動操控，所以其在橫截面的結構與形狀上相對表現的比較復雜。我們工程師還提到一點，溝槽在形狀上并沒有任何較為嚴格的規定，況且數量也不是完全統一的，相對于溝槽上的數量要求，以及形狀、機構等，還需要根據安裝機械設備的加工要求來決定。
