優勢特點：CPC滑塊HRC20FL屬于重載系列直線導軌，組合高度為30mm，滑塊安裝孔為40*53mm。影響導向精度的首要要素有：導軌的結構方法導軌的幾許精度和觸摸精度導軌和基礎件的剛度導軌的油膜厚度和油膜剛度導軌和基礎件的熱變形等。

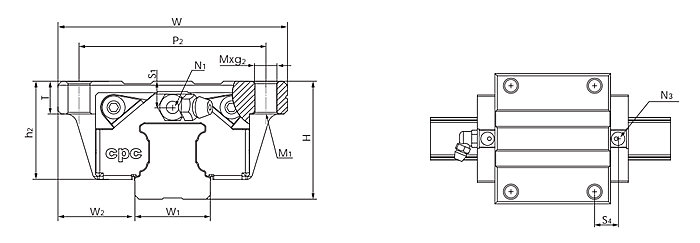

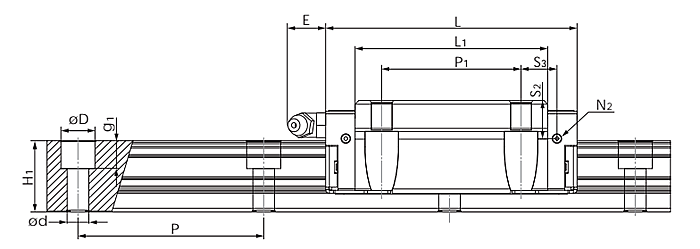

| 型號 | 組裝尺寸 | 導軌尺寸 | 滑塊尺寸 | |||||||||||||
| H | W2 | W1 | H1 | P | D×d×g1 | W | L | L1 | h2 | P1 | P2 | M×g2 | M1 | T | N1 | |
| HRC20FL | 30 | 21.5 | 20 | 20 | 60 | 9.5×6×8.5 | 63 | 87.2 | 70.2 | 25 | 40 | 53 | M6×10 | M5 | 10 | M3×7.5 |
| 型號 | 滑塊尺寸 | 額定負荷(KN) | 靜扭矩(Nm) | 重量 | ||||||||||
| N2 | N3 | E | S1 | S2 | S3 | S4 | C | Co | Mro | Mpo | Myo | 滑塊 | 導軌(g/m) | |
| HRC20FL | M3×5.5 | P4 | 10 | 6 | 9.4 | 18.1 | 18.8 | 20.4 | 38.5 | 415 | 390 | 390 | 504 | 2280 |
臺灣CPC線性滑軌HRC20FL的特色優點
1、CPC線性滑軌HRC20FL專利的潤滑油路設計，能夠均勻的將潤滑油脂注入每個循環迴路，無論各種安裝方式都可以獲得最佳的潤滑效果，並且提昇整體的行走順暢度與使用壽命，實現高精度、高可靠度及平滑穩定的直線運動需求。
優質的產品給您的生產帶來方便，讓你的的不會遇到要常常更換產品的時候，在趕工的時候能發揮機械的最大效益，讓廠家和我們有更多更好的后期合作和發展。
2、CPC線性滑軌HRC20FL高定位精度重現佳，行走順暢，低噪音，適合高速化應用，具互換特性，符合國際標準。
3、CPC線性滑軌HRC20FL性價比高，材質為德國優質鋼材，深冷處理，高鋼性四方向等負荷設計，具自動調心能力，可長時間維持精度。
我們東莞創威達五金機電有限公司是專業生產線性滑軌的廠家，我們的產品在機床、銑床等多種產品上都會用到，我們的產品比一般的產品好在哪里?讓我們?yōu)槟鷱膫€方面展示我們的產品，讓您有更多的了解。
