優勢特點：CPC線軌HRC55FN屬于重載系列直線導軌，組合高度為70mm，滑塊安裝孔為95*116mm。線性滑軌具有互換性，可分別更換滑塊或滑軌甚至是線性滑軌組，機臺即可重新獲得高精密度的導引。

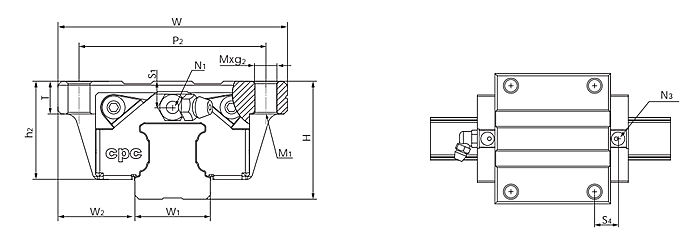

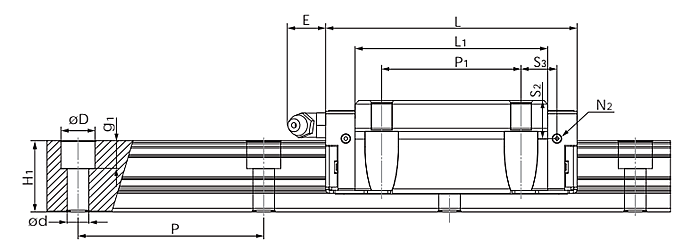

| 型號 | 組裝尺寸 | 導軌尺寸 | 滑塊尺寸 | |||||||||||||
| H | W2 | W1 | H1 | P | D×d×g1 | W | L | L1 | h2 | P1 | P2 | M×g2 | M1 | T | N1 | |
| HRC55FN | 70 | 43.5 | 53 | 46 | 120 | 14×16×18 | 140 | 155.6 | 118.6 | 58 | 95 | 116 | M14×20 | M12 | 20 | PT1/8×14.5 |
| 型號 | 滑塊尺寸 | 額定負荷(KN) | 靜扭矩(Nm) | 重量 | ||||||||||
| N2 | N3 | E | S1 | S2 | S3 | S4 | C | Co | Mro | Mpo | Myo | 滑塊 | 導軌(g/m) | |
| HRC55FN | M6×12.5 | P5 | 14 | 12 | 19.5 | 28.5 | 29.5 | 103.4 | 173.1 | 5030 | 3120 | 3120 | 5260 | 14060 |
臺灣CPC線性滑軌HRC55FN損耗關系到什么
CPC線性滑軌HRC55FN的安裝和維護，應注意方法，線性滑軌應安裝在平面上，可以達到更好的效果，這樣比較適合元件的滑動，利用線性滑軌，可以完成很多種工作。
CPC線性滑軌HRC55FN系統的牢靠元件(導軌)的底子功能仿佛軸承環，安設鋼球的支架，形狀為“v”字形。支架包裹著導軌的頂部和兩側面。為了支撐機床的事變部件，一套線性滑軌至少有四個支架。用于支撐大型的事變部件，支架的數量可以多于四個。機床的事件部件挪動時，鋼球就在支架溝槽中輪回舉動，把支架的磨損量分攤到各個鋼球上，從而延長直線導軌的操縱壽命。為了排除支架與導軌之間的間隙，預加負載能前進導軌系統的穩定性，預加負荷的獲得。是在導軌和支架之間安設超尺寸的鋼球。鋼球直徑公差為±20微米，以0.5微米為增量，將鋼球篩選分類，劃分裝到導軌上，預加負載的大小，取決于感召在鋼球上的作用力。假若感導在鋼球上的作用力過大，接受預加負荷時間過長，導致支架活動阻力增強，就會出現平衡沾染感動標題；為了前進系統的靈敏度，鐫汰勾當阻力，相應地要減少預加負荷，而為了前進勾當精度和精度的保持性，懇求有足夠的預加負數，這是抵觸的兩方面。
CPC線性滑軌HRC55FN的安裝，應該注意方向及位置，線性滑軌使用的時間長了，會出現不同程度的磨損，鋼球上的作用力就會減弱，這時候就要更換導軌了。
