優勢特點：CPC滑塊HRC55MN屬于重載系列直線導軌，組合高度為80mm，滑塊安裝孔為75*75mm。直線運動導軌可以分為滑動摩擦導軌、滾動摩擦導軌、彈性摩擦導軌、流體摩擦導軌等種類。

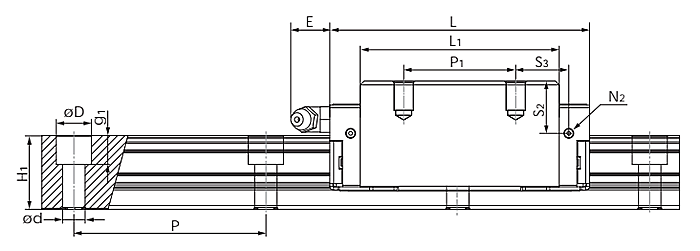

| 型號 | 組裝尺寸 | 導軌尺寸 | 滑塊尺寸 | |||||||||||||
| H | W2 | W1 | H1 | P | D×d×g1 | W | L | L1 | h2 | P1 | P2 | M×g2 | M1 | T | N1 | |
| HRC55MN | 80 | 23.5 | 53 | 46 | 120 | 24×16×18 | 100 | 155.6 | 118.6 | 68 | 75 | 75 | M12×24 | - | 16 | PT1/8×14.5 |
| 型號 | 滑塊尺寸 | 額定負荷(KN) | 靜扭矩(Nm) | 重量 | ||||||||||
| N2 | N3 | E | S1 | S2 | S3 | S4 | C | Co | Mro | Mpo | Myo | 滑塊 | 導軌(g/m) | |
| HRC55MN | M6×12.5 | P5 | 14 | 22 | 29.5 | 28.5 | 29.5 | 103.4 | 173.1 | 5030 | 3120 | 3120 | 4780 | 14060 |
臺灣CPC滑軌滑塊HRC55MN的預壓
CPC滑軌滑塊的預壓分為重預壓，中預壓，輕預壓，無預約四種預壓方式，預壓主要通過鋼珠調整。通過調節預壓，對我們直線導軌的精度有利。
CPC滑軌滑塊HRC55MN的徑向間隙，對運行精度，耐負荷性能及剛性都有明顯影響，因此根據用途適當?shù)剡x擇間隙是很重要的一般，考慮到因往復運動而產生的震動沖擊，選擇負間隙，對使用壽命及精度都會帶來好的效果。
調預壓的方式為更換鋼珠之大小，一般調整預壓的工作皆必須在原廠完成，若客戶想自行調整預壓，請與原廠聯絡相關技術事宜。
因滑塊中事前作了內部負荷，考慮預壓時的負荷大小與壽命---直線導軌中施加預壓（中預壓）使用時。有必要考慮預壓負荷進行壽命計算。
