優勢特點：CPC直線導軌HRC45MN屬于重載系列直線導軌，組合高度為70mm，滑塊安裝孔為60*60mm。直線導軌適用高速運動且大幅降低機臺所需驅動馬力。

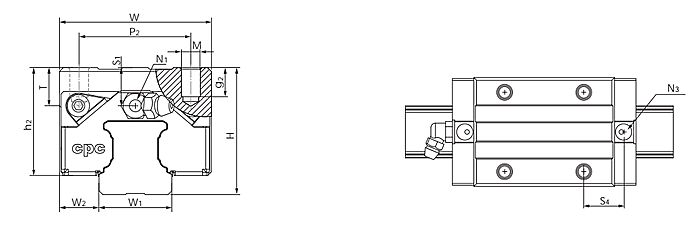

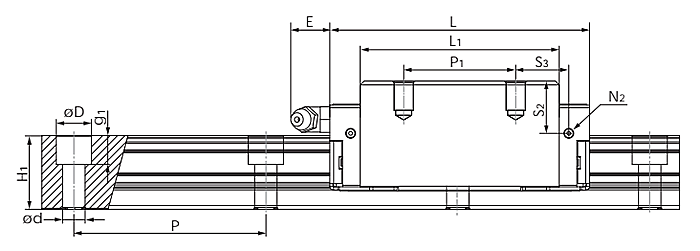

| 型號 | 組裝尺寸 | 導軌尺寸(mm) | 滑塊尺寸(mm) | |||||||||||||
| H | W2 | W1 | H1 | P | D×d×g1 | W | L | L1 | h2 | P1 | P2 | M×g2 | M1 | T | N1 | |
| HRC45MN | 70 | 20.5 | 45 | 39 | 105 | 20×14×17 | 86 | 135.5 | 102.5 | 60.7 | 60 | 60 | M10×20 | - | 14 | PT1/8×12.5 |
| 型號 | 滑塊尺寸(mm) | 額定負荷(KN) | 靜扭矩(Nm) | 重量 | ||||||||||
| N2 | N3 | E | S1 | S2 | S3 | S4 | C | Co | Mro | Mpo | Myo | 滑塊(g) | 導軌(g/m) | |
| HRC45MN | M6×10.5 | P5 | 14 | 21.1 | 28.1 | 27.3 | 27.3 | 71.3 | 122.1 | 3200 | 1910 | 1910 | 2794 | 10530 |
臺灣CPC直線導軌HRC45MN的剛性
鋼珠或滑塊剛性---直線導軌接受負荷時。滑軌等在容許負荷范圍內發生彈性變形，這是負荷與變位量之比率就是剛性值，直線導軌隨著預壓量之增加剛性也增加，對于直線導軌的4方向等負荷型來講，預壓的效果能堅持外部負荷增大至預壓負荷的2.8倍時為止。
CPC直線導軌HRC45MN可以借由施加預壓來提高剛性，而預壓是利用調整負向間隙，使鋼珠與溝槽之間產生負向間隙，預先施于內部負荷，所以在進行壽命計算時，必須將其預壓負荷考慮進去假如工作的負荷，所以預壓增大壽命會減少，直線導軌的預壓等級分為以下幾種，其中C值為基本額定負荷。
第一、輕預壓Z0，預壓力控制在0-0.02C之間，適用條件在負荷、振動以及沖擊小的設備，精度要求較低，以及要求高、順暢度的設備當中。通常會應用在半導體制造設備、醫療設備、沖壓機、焊接機、各種機器人、自動包裝機、一般工業機械的XY軸、工業交換裝置、各種材料供給裝置、其它小型直線滑動裝置上面較為之多。
第二、中預壓Z1，預壓力控制在0.03C-0.05C之間，適用條件在輕負荷高精度設備或者是單軸使用的設備。通常會應用在工作臺進給軸、NC車床、自動涂裝機、工業機器人、一般工業機械的Z軸、印刷線路板的打孔機、電火花加工機、測定器、精密XY平臺上面較為之多。
第三、重預壓Z1，預壓力控制在0.06C-0.08C之間，適用條件在重負荷高精度的設備或者是高振動、大沖擊且要求高剛性的設備，通常應用在機械加工中心、NC車床、銑床、立式貨橫式鏜床、工作機械的Z軸上面較為之多。
